DIY mit dem iBook G3: So gelingt der Clamshell Display-Austausch


Stellt euch die Freude vor, wenn ihr nach gut 15 Jahren ein altes Notebook vom Dachboden holt, es startet und ihr zusehen könnt, wie es tatsächlich hochfährt. Und dann funktioniert es einfach. So ging es mir hier mit unserem iBook G3 Clamshell, über dessen Wiederbelebung ich bereits ausführlich berichtet habe. Neben der unbändigen Freude darüber, ein 20 Jahre altes Interface wiederzusehen, war ich ob seines gesprungenen Displays aber auch etwas traurig.

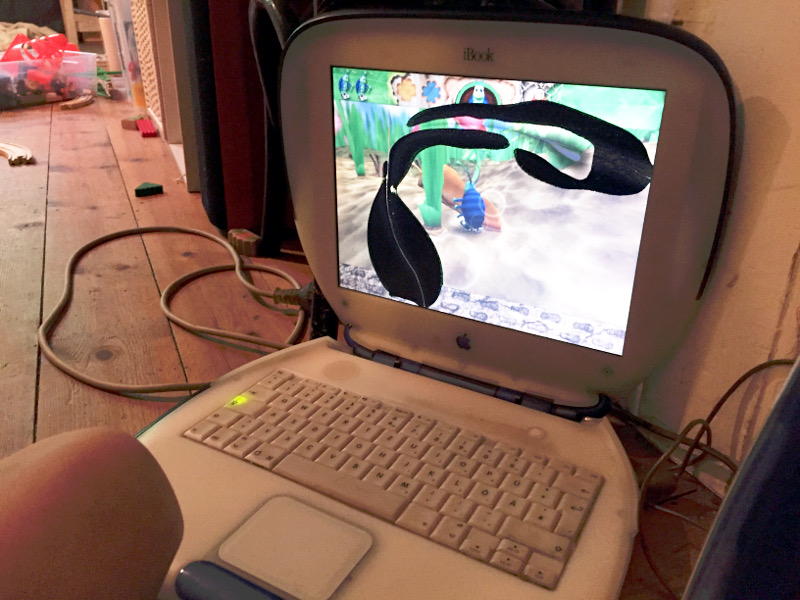

iBook Clamshell_kaputtes Display
Das Display ist gebrochen und ausgelaufen. Spielen kann man zwar trotzdem, schön ist das aber nicht. Image Lena Simonis

Es musste also ein neues her. So recherchierte ich ein bißchen nach Ersatzteilen, bis ich schließlich einen Händler in den USA fand, der so ziemlich alles auf Lager hat, was man an dem Gerät reparieren kann. Dort bestellte ich ein neues Display samt Deckel für 35 US-Dollar – inklusive Versand und Zoll kostete der Spaß am Ende 80 Euro. Neben dem neuen Deckel benötigt ihr zum Austausch nur eine Münze, einen T8-Torx- sowie einen kleinen Kreuzschlitz- und einen 2,5 Millimeter-Schlitz-Schraubendreher, wie sie beispielsweise an einem Victorinox Rally vorhanden sind. Eine gute Anleitung habe ich auf iFixit.com gefunden und das ganze hier für Euch dokumentiert.

1. iBook G3 Batterie entfernen


In der Unterseite des iBook befindet sich sein Akku, und wie das damals üblich war, lässt er sich ganz einfach entnehmen. Dreht mit einer Münze die beiden Schrauben auf der Rückseite des iBook eine Vierteldrehung (90°) nach links, öffnet die Abdeckung und nehmt den Akku heraus.

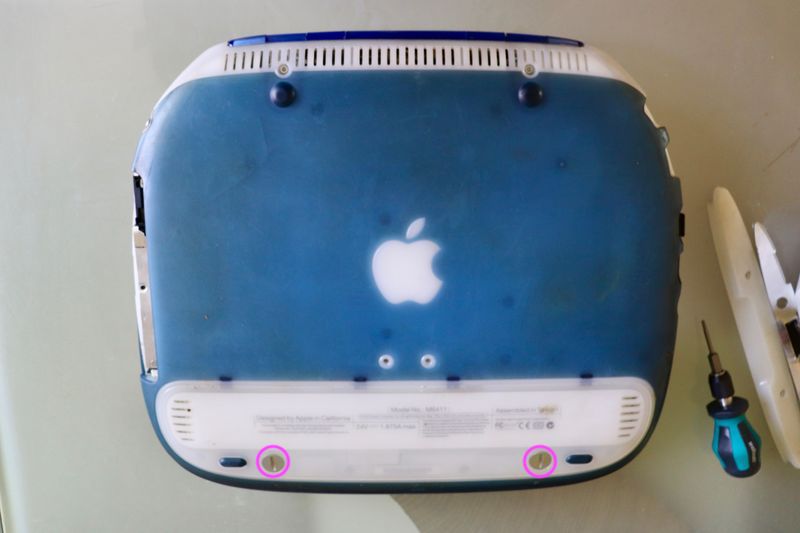

Akkufach iBook
Das Akkufach mit zwei Schrauben auf der Rückseite des iBook. Image by Lena Simonis

2. Airportkarte und Tastatur entfernen


Genial einfach ist beim iBook G3 auch das Abnehmen der Tastatur gelöst. Es gibt lediglich zwei kleine Befestigungsriegel zwischen der F8- und der F9 sowie der Escape- und der Helligkeitstaste. Schiebt diese Riegel nach unten und hebt das Keyboard vorsichtig ab. Sollte das nicht funktionieren, dreht zusätzlich die Befestigungsschraube zwischen F4- und F5-Taste um eine halbe Umdrehung (180°), dann sollte es klappen.

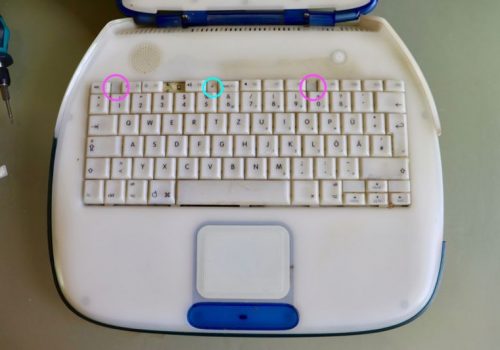

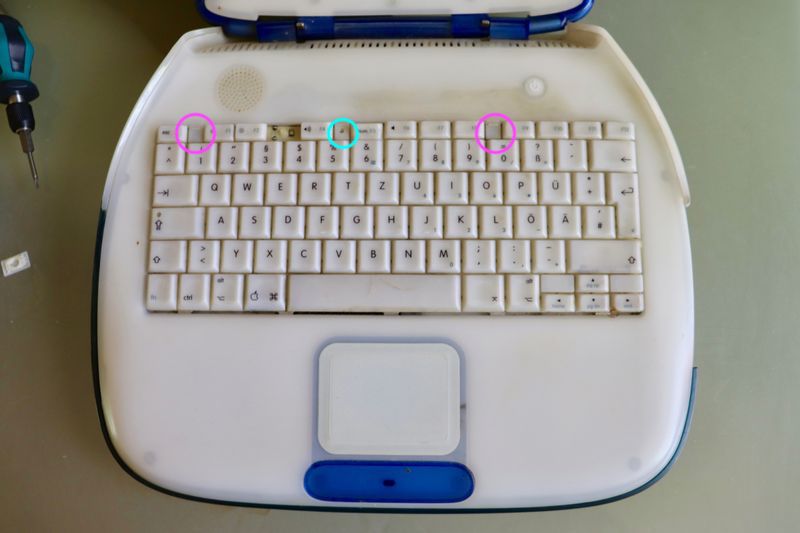

Tastatur iBook 3
Um die Tastatur zu entfernen, müsst ihr nur die beiden Riegel nach unten ziehen. Sollte das nicht sofort klappen, dreht an der kleinen Schraube in der Mitte. Image by Lena Simonis

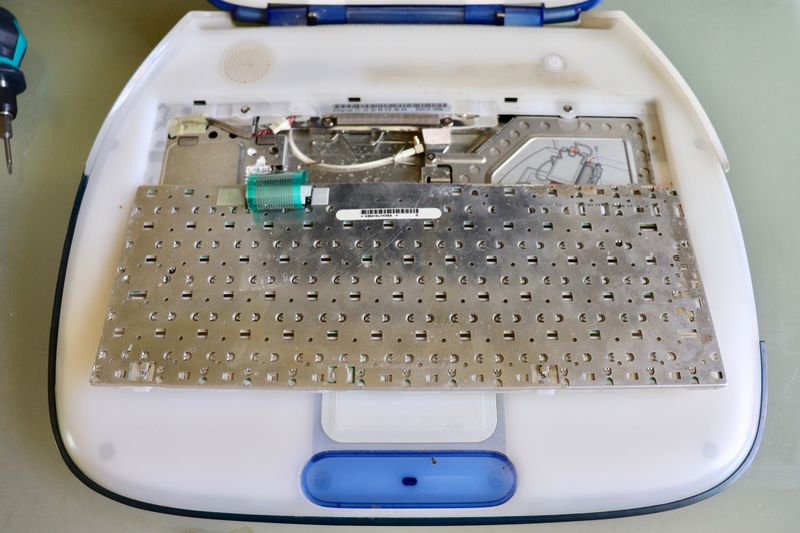

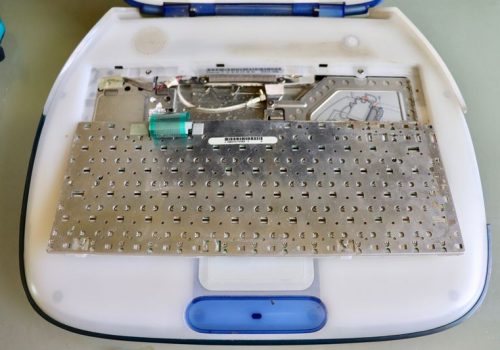

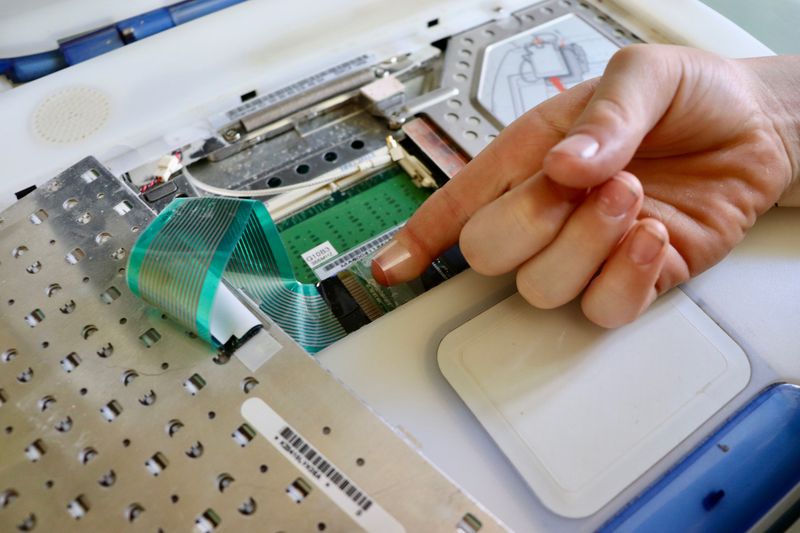

Tastatur auf Trackpa iBook G3
Da die Tastatur noch angeschlossen ist, könnt ihr sie nicht ganz entnehmen. Legt sie einfach mit der Oberseite nach unten auf dem Trackpad ab. Image by Lena Simonis



Anschließend hebt ihr die Airportkarte am Plastikstreifen nach vorne aus der Halterung und entfernt das Antennenkabel. Da unser iBook keine Airportkarte hat, konnte ich diese Schritte überspringen.



Um nun die Tastatur komplett zu entfernen, löst die beiden Schrauben am rechten Rand des Metallschutzes. Das sogenannte RAM-Shield verfügt über einen Metallbügel, den ihr nach oben klappen könnt, um jetzt das RAM-Shield daran heraus zu heben.

Zum Schluß löst ihr das Tastaturkabel, indem ihr an der durchsichtigen Plastikschlaufe zieht.

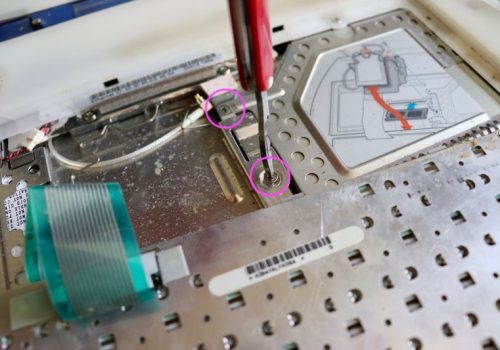

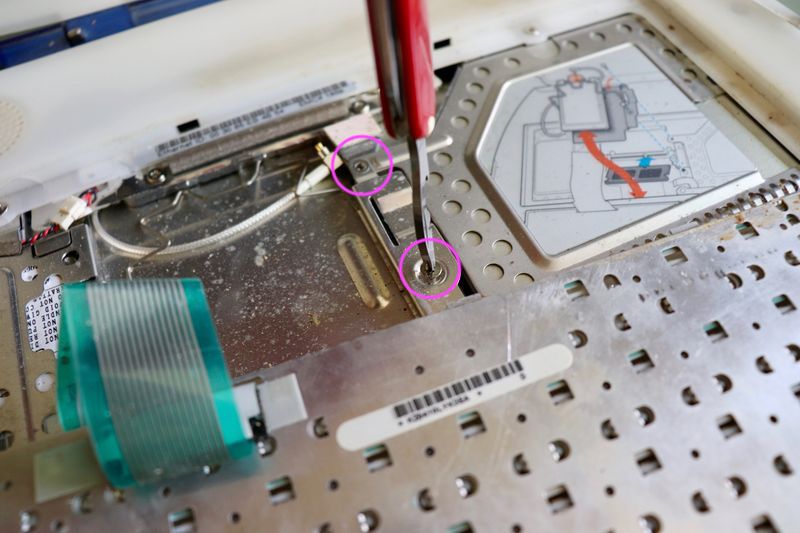

iBook RAM-Shield
Entfernt die beiden Schrauben am rechten Rand des Shields. Image by Lena Simonis

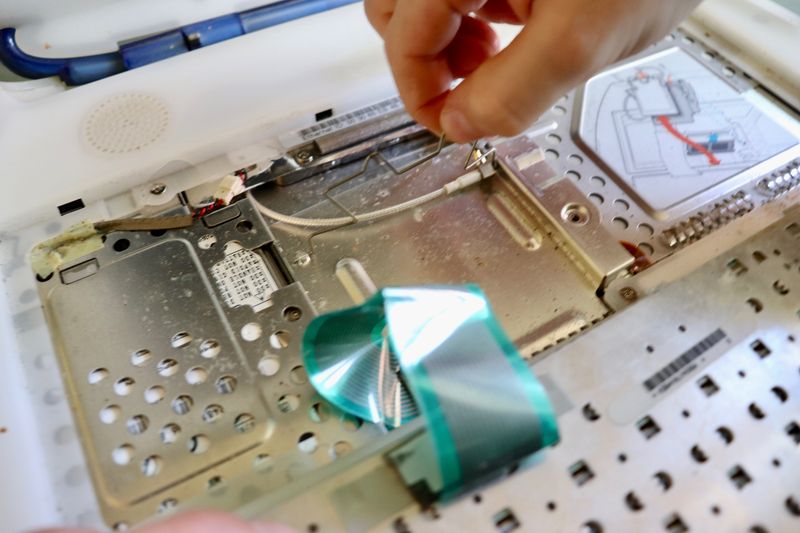

Metallbügel iBook RAM-Shield
Am Metallbügel das RAM-Shield entnehmen. Image by Lena Simonis

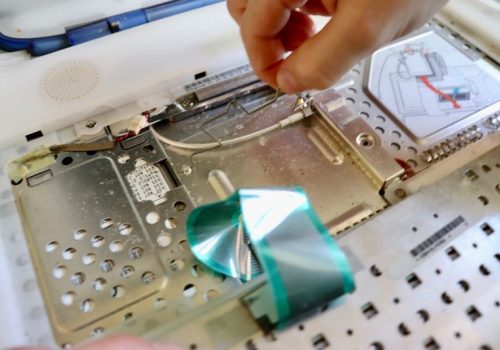

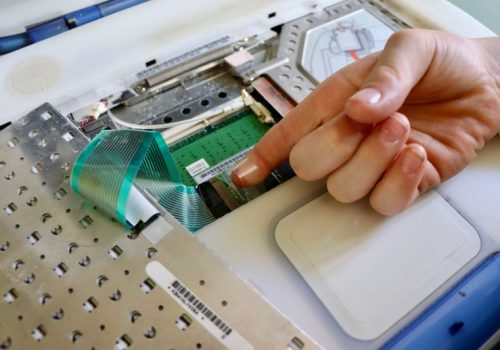

Tastaturkabel iBook
Tastaturkabel lösen indem ihr vorsichtig an der Schlaufe zieht. Image by Lena Simonis

3. Clamshell Oberschale entfernen


Ihr öffnet das CD-Rom-Fach manuell, indem ihr mit einer Büroklammer den kleinen Knopf an der Vorderseite drückt. Zieht es wenig heraus und entfernt die kleine Kreuzschlitz-Schraube am Gehäuse.

 Anschließend dreht ihr das iBook G3 um und entfernt die vier kurzen und zwei langen Torx-Schrauben an der Unterseite.

Nun dreht ihr den Computer wieder um und entfernt die drei Kreuzschlitz-Schrauben an der Oberseite des Gehäuses.

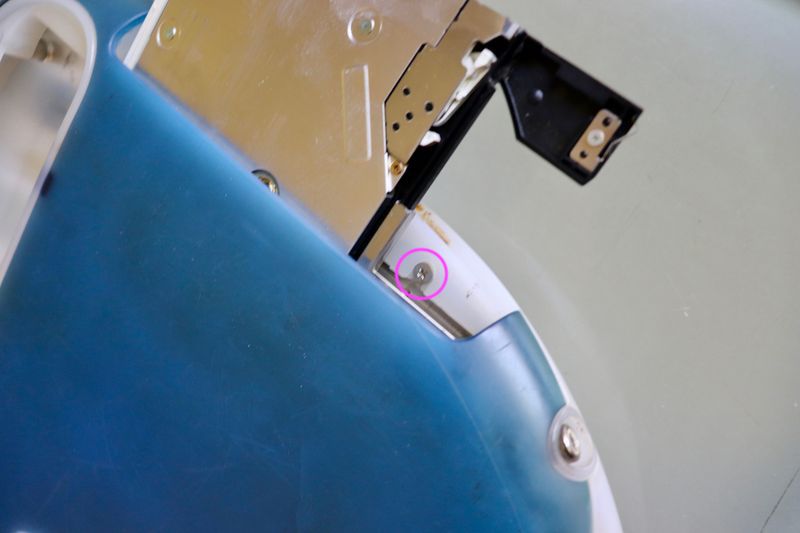

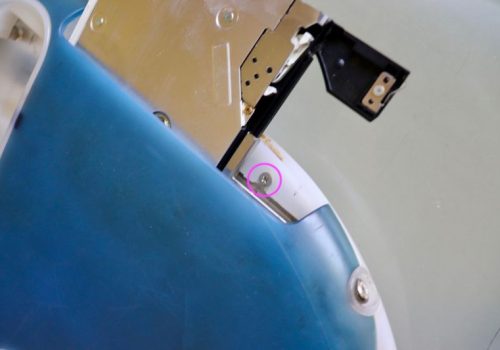

iBook CD-Rom-Schraube
Die kleine Kreuzschlitz-Schraube neben dem CD-Rom-Fach. Image by Lena Simonis

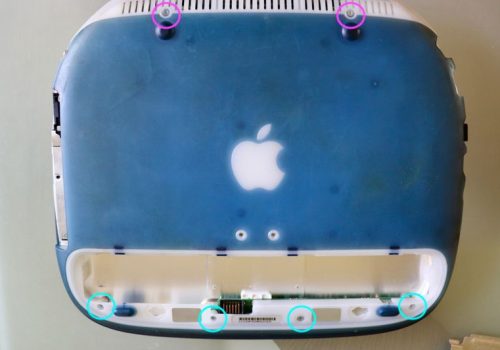

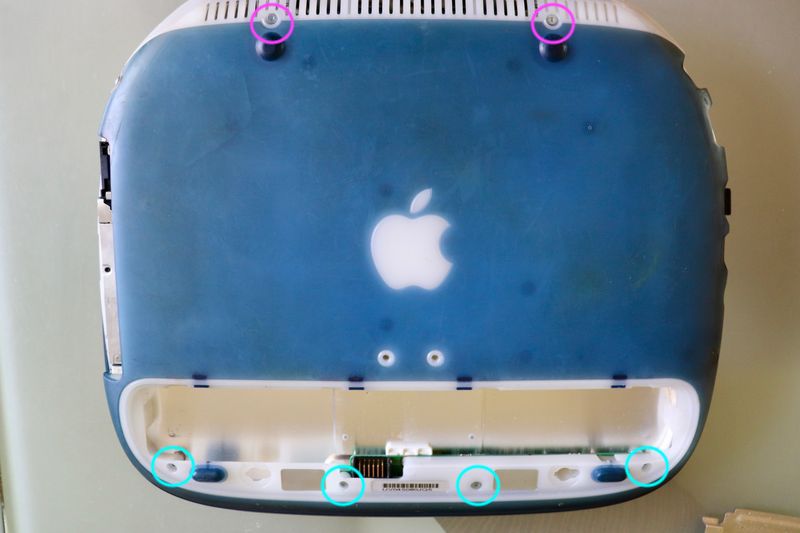

iBook Unterseite Torx-Schrauben
Sechs Torx-Schrauben an der Unterseite entfernen. Image by Lena Simonis

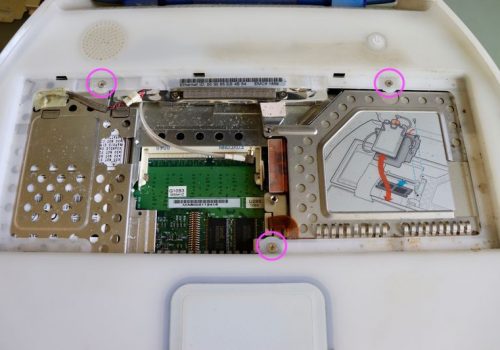

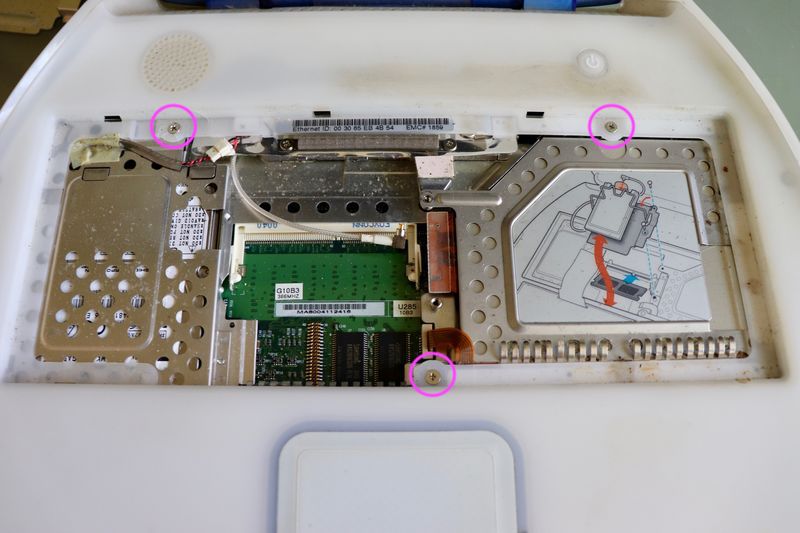

iBook Oberseite
Entfernt die drei Schrauben auf der Oberseite. Image by Lena Simonis

Anschließend löst ihr das Trackpad-Kabel vom Logicboard, indem ihr die Verriegelung des Verbindungssteckers mit zwei Fingern zusammendrückt und den Stecker wenige Millimeter anhebt. So könnt ihr das Kabel ganz einfach aus der Verbindung lösen und es vorsichtig herausziehen.

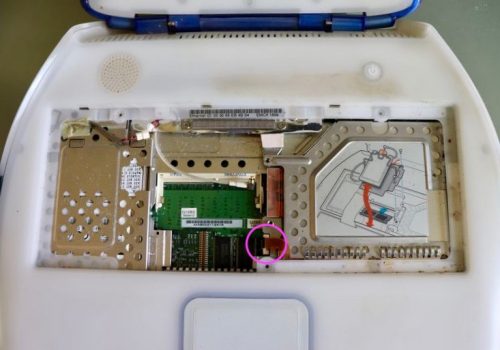

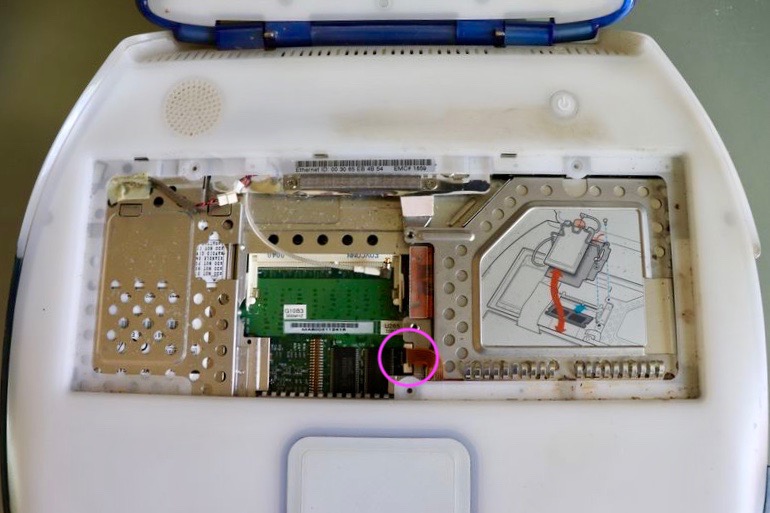

Trackpadkabel iBook
Löst das Trackpadkabel vorsichtig vom Logic-Board. Image by Lena Simonis
iBook Clamshell Trackpadkabel
Darstellung der Trackpadverbindung. Hier braucht ihr Fingerspitzengefühl. Lena Simonis

Zuletzt drückt ihr am oberen rechten Rand des Gehäuses die Ober- und Unterseite auseinander und zieht die Oberseite vorsichtig nach oben, während ihr dabei die Unterseite festhaltet. Wiederholt das ganze am linken Rand und hebt die Oberseite leicht an. Zieht die Oberseite aber nicht ab, solange das Audiokabel noch verbunden ist.

Trennt also das Audiokabel und zieht nun vorsichtig die Oberseite zu euch hin von der Unterseite ab.

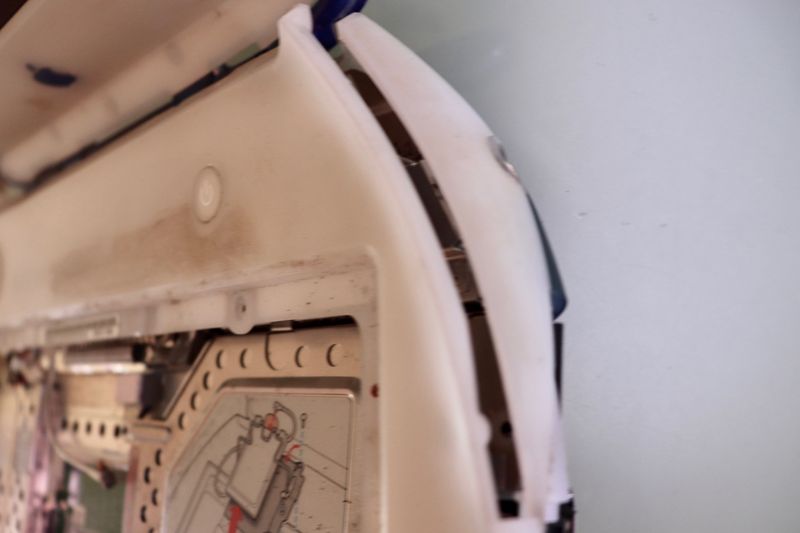

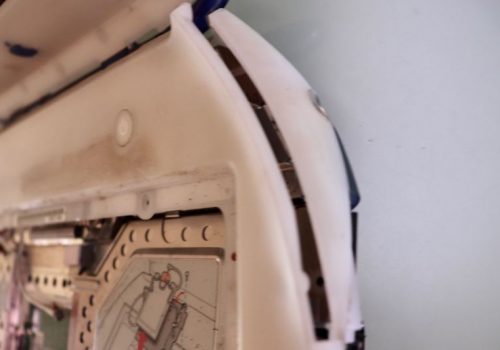

Gehäuse offen iBook
Keine Angst, das Plastikgehäuse des iBooks ist ziemlich robust. Image by Lena Simonis

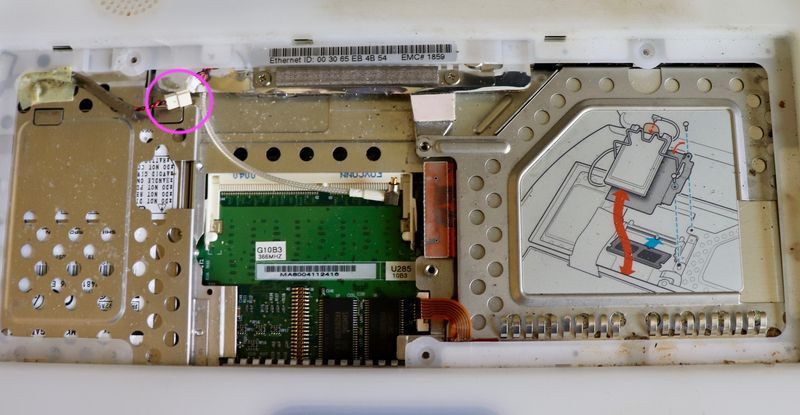

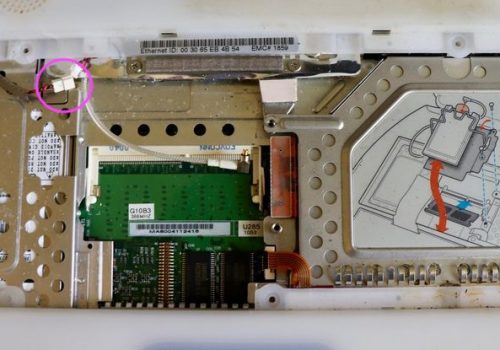

Audiokabel iBook
Audiokabel trennen, bevor ihr die Oberseite komplett abhebt. Image by Lena Simonis

4. iBook G3 Modem entfernen


Nachdem ihr die Oberseite entfernt habt, löst ihr die fünf Schrauben am Modem-Schutz. Zuerst die lange Schraube oben in der Mitte, anschließend die drei Schrauben an den EMI-Fingern und rechts am Modem-Schutz. Zuletzt die größere Schraube, mit denen die EMI-Finger am Modem befestigt sind.

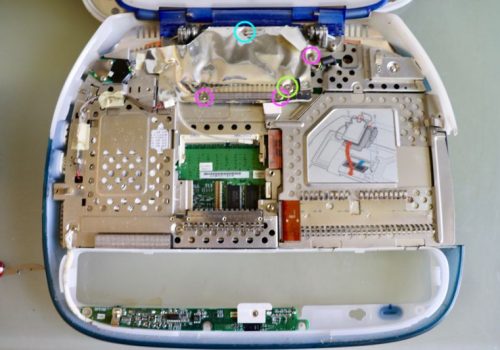

iBook Modem-Abdeckung
Modemabdeckung lösen und vorsichtig von recht unten nach links oben abziehen. Image by Lena Simonis

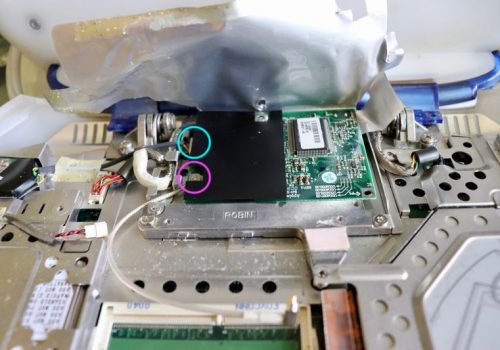

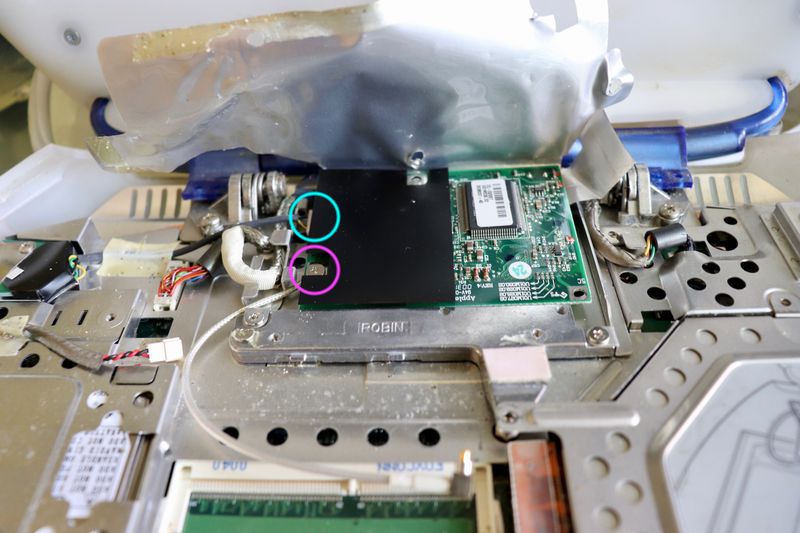

iBook Modem entnehmen
Um das Modem zu entnehmen, die Schraube lösen und das Kabel abstecken. Image by Lena Simonis

Dann löst ihr vorsichtig die EMI-Finger und zieht die Metallabdeckung von unten rechts nach oben links vorsichtig von der Oberseite des Modems ab.

Nun schraubt ihr die Schraube links am Modem ab und holt das Modem von der rechten Seite leicht aus dem Gehäuse. Trennt das Modemkabel und nehmt das Modem heraus.

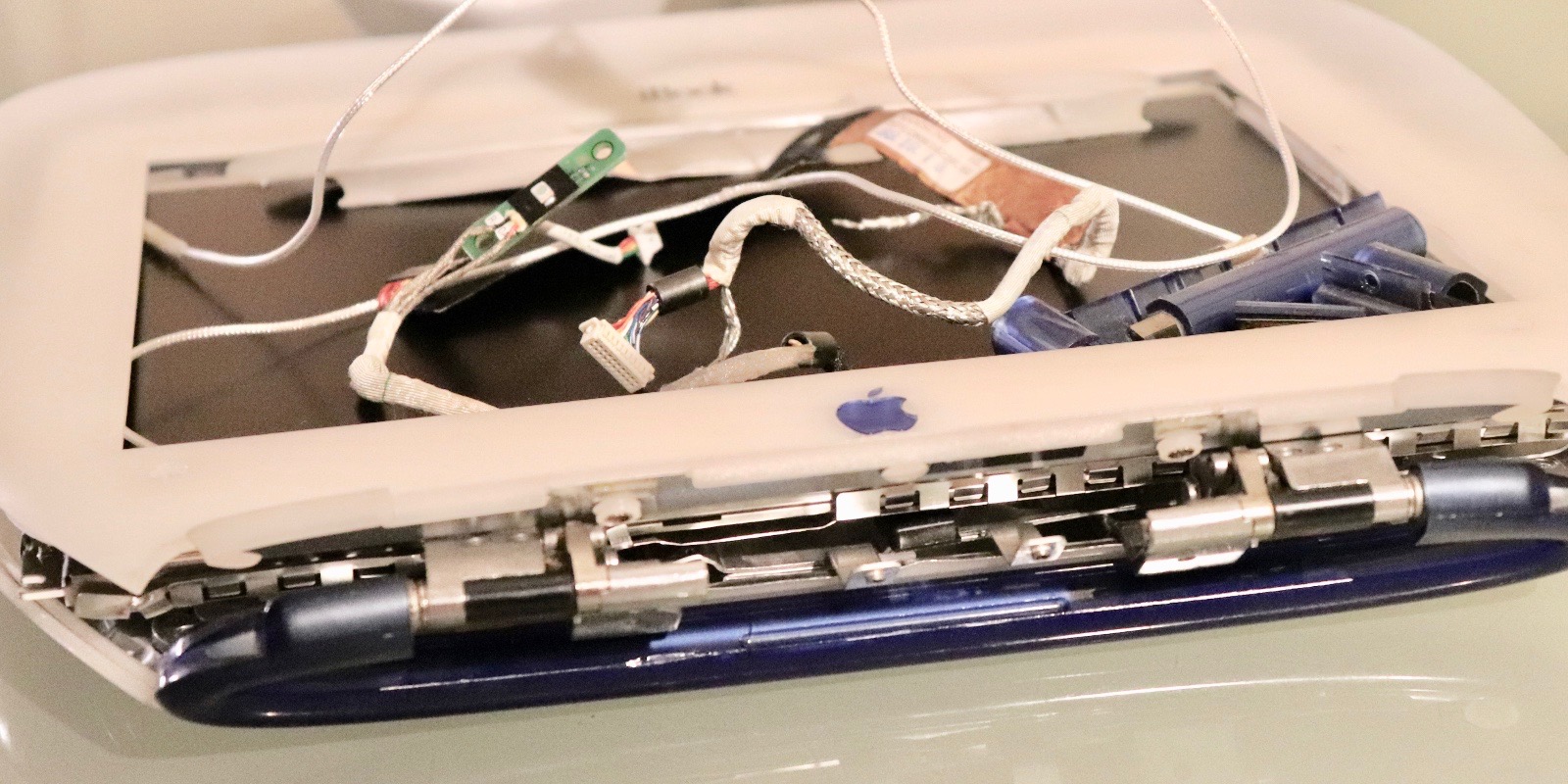

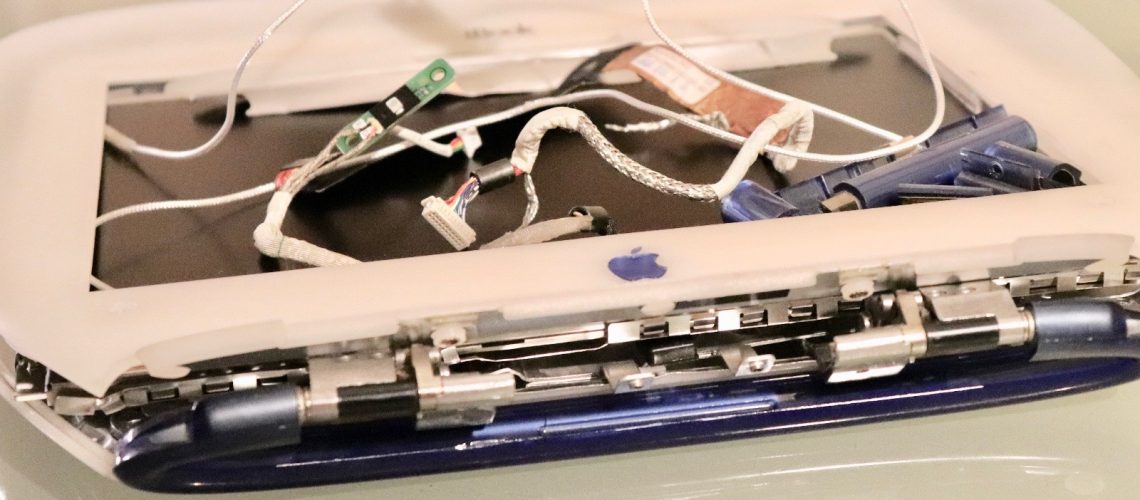

5. Clamshell Display entfernen

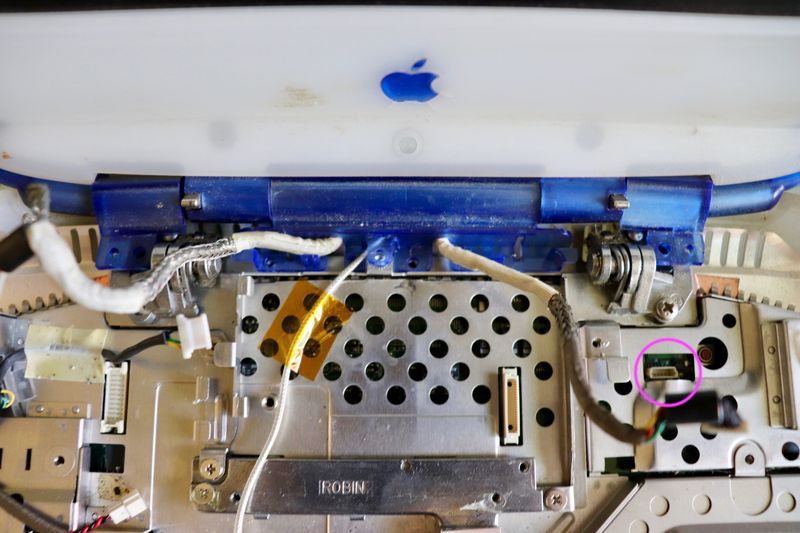

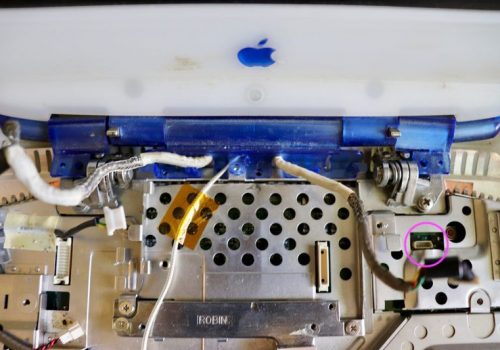

Entfernt die Schrauben am linken Gelenk des Deckels vom iBook G3 und löst das Airportkabel unter dem gelben Klebestreifen heraus.

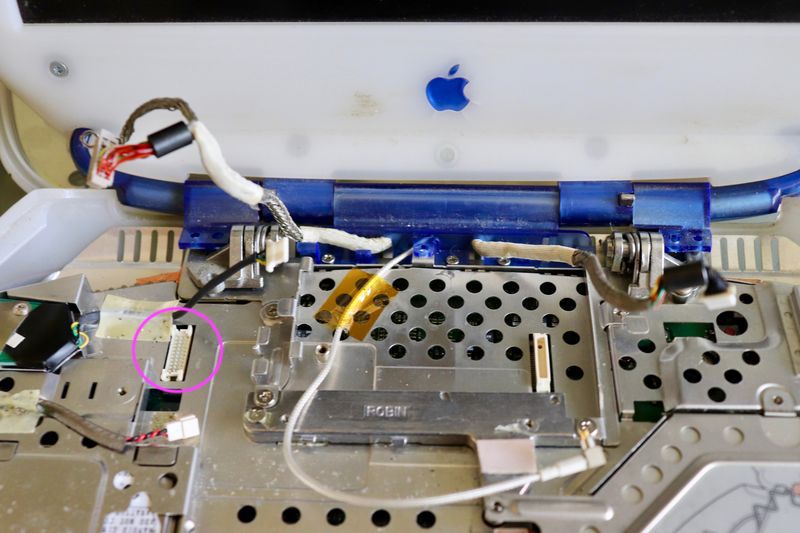

Trennt nun das große Bildschirmkabel auf der linken Seite vom Logicboard und löst es behutsam aus den Plastik und Metallhalterungen. Das gleiche macht ihr mit dem Beleuchtungskabel auf der rechten Seite.



Anschließend entfernt ihr die drei Schrauben, die den Deckel mit der Unterseite verbinden. Zuletzt löst ihr die verbliebene Schraube am rechten Gelenk des Deckels. Haltet dabei das Display mit der anderen Hand fest.

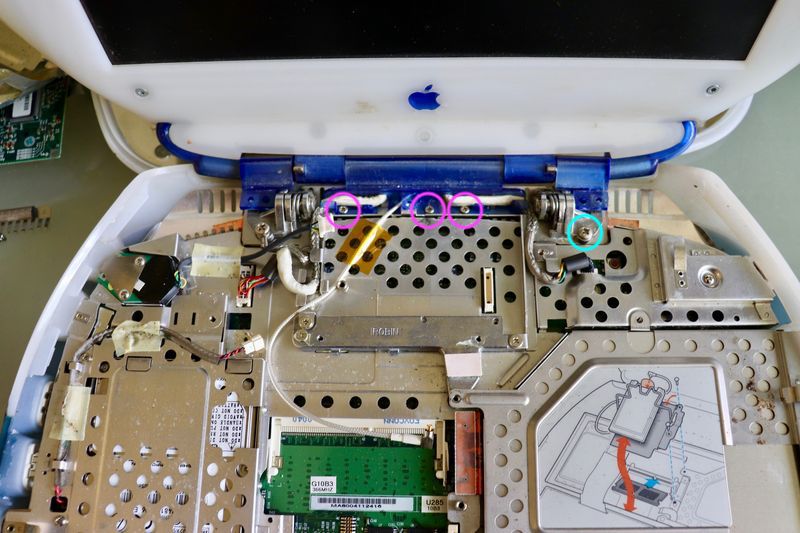

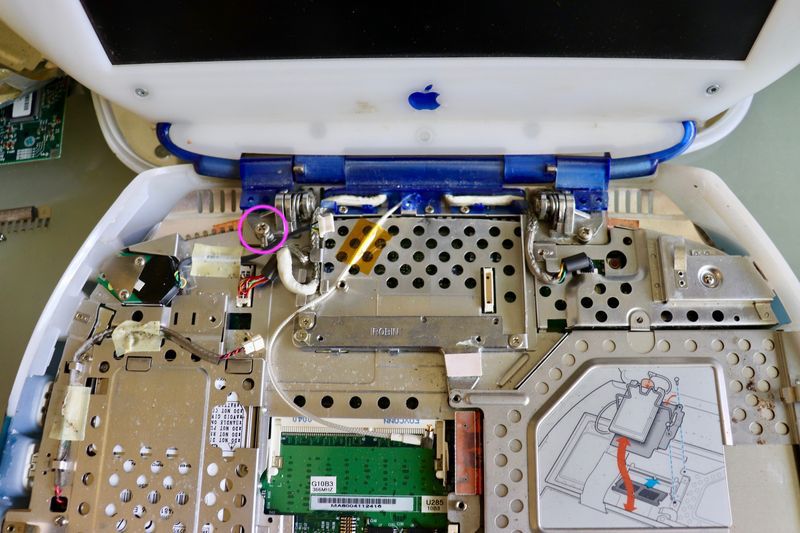

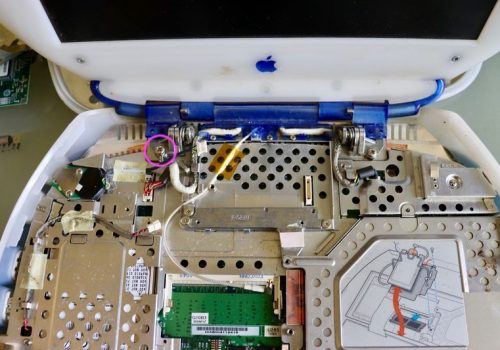

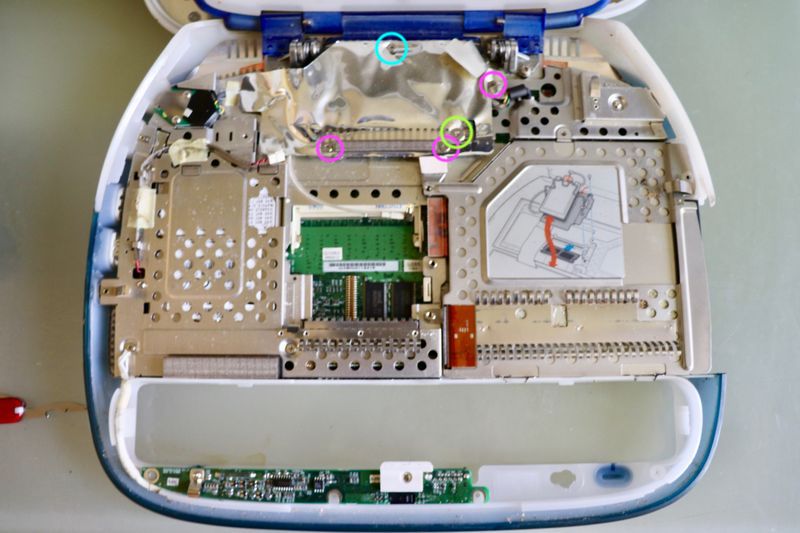

iBook letzte Schrauben
Fast geschafft. Die letzten vier Schrauben und das Airportkabel befreien, dann lässt sich der Deckel des iBooks mit Bildschirm einfach abnehmen. Image by Lena Simonis


Nun könnt ihr das Display entfernen und durch einen neuen Deckel ersetzen. Dazu geht ihr einfach diese Schritte rückwärts durch. Bevor ihr die Oberseite wieder aufsetzt, achtet darauf, dass ihr das Trackpad ausprobiert, nachdem ihr es wieder angeschlossen habt. Viel Spaß und Erfolg!
